SECTOR 1260 automatic: Полная автоматизация для больших объемов раскроя и удобства в управлении

Идеальная эргономика, абсолютная точность и прямоугольность — так выглядят убедительные характеристики вертикального форматно-раскроечного станка SECTOR 1260. Для работы с этим вертикальным форматно-раскроечным станком требуется всего один оператор по всей производственной цепочке, от склада плитных материалов и до готовой, прецизионно раскроенной детали. Данное решение подкупает прочностью своей конструкции.

SECTOR 1260 — это автоматический форматно-раскроечный станок HOLZ-HER. Его отличительными особенностями являются автоматический режим и возможность раскроя большого количества материала за короткое время. Работа начинается нажатием кнопки после позиционирования плиты. Быстрые циклы раскроя гарантируются бесступенчатой регулировкой скорости подачи до 25 м/мин.

При необходимости спектр применения этого станка HOLZ-HER можно любым образом расширить с помощью дополнительного оборудования HOLZ-HER, например, посредством запатентованной подрезной системы Super Cut. Она работает с двумя подрезными ножами, которые подрезают плитные материалы с покрытием для получения кромок без сколов, причем с точностью до десятой доли миллиметра. Еще одним опициональным дополнением является профессиональное программное обеспечение для оптимизации раскроя Opti-Base V-Cut, которое позволяет получить максимально оптимизированные результаты благодаря идеальному использованию материала.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Преимущества HOLZ-HER SECTOR 1260 automatic

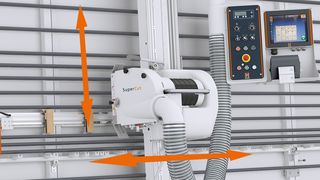

Автоматический режим SECTOR 1260 automatic
Оптимизация резки с помощью Opti-Base V-Cut

Техническая информация

Автоматическая версия

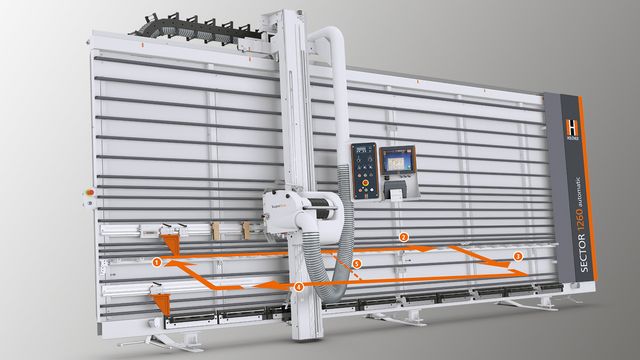

Сектор 1260 автоматический для непрерывной скорости подачи

В автоматическом режиме SECTOR 1260 automatic может автоматически погружать, распиливать и выгружать одним нажатием кнопки. Прибор может быть возвращен в исходную точку одним нажатием кнопки.

Автоматический режим обеспечивает постоянную скорость подачи и тем самым гарантирует наилучшие результаты резки. Скорость подачи может плавно регулироваться оператором в пределах 0 - 25 м/мин.

В сочетании с бесступенчатой регулировкой скорости вы можете достичь наилучших результатов резки, например, пластмасс.

Отключив автоматический режим, можно, конечно, управлять машиной полностью вручную.

Оптимизация раскроя с помощью Opti-Base V-Cut

Оптимизация резки с помощью Opti-Base V-Cut

Оптимизация раскроя — пошаговая инструкция для эффективного раскроя плитных материалов

Благодаря профессиональной системе оптимизации раскроя OptiBase V-Cut компании HOLZ-HER вы сможете идеально использоваться имеющийся материал, всегда получая самые оптимальный результат. Пользовательский интерфейс с наглядной структурой и сенсорный экран с диагональю 10 дюймов обеспечивают простое и быстрое управление заказами, материалами и спецификациями. Входящий в комплект принтер этикеток для станков HOLZ-HER гарантирует однозначную идентификацию деталей.

Настоящая поддержка при оптимизации раскроя

  • Используя оптимизирующее программное обеспечение для вертикальных форматно-раскроечных станков, можно без проблем оптимизировать любые схемы раскроя.
  • Это ведет к резкому уменьшению отходов, а применение этикеток означает профессиональное управление.
  • Выбор за вами — созданные в офисе схемы раскроя можно импортировать по сетевому соединению или через USB-разъем или же можно вручную ввести их на сенсорном экране.
  • Великолепное использование материала и большая выработка благодаря интеллектуальному программному обеспечению.

Ваша выгода

  • Импорт спецификаций из различных отраслевых программ (Cabinet Control, Imos, OSD, интерфейс CSV и т. д.)
  • Запись спецификаций в офисе, включая кромки, фурнитуру, припуск, последовательность операций и т. д.
  • Печать этикеток со всей известной информацией, например: Data Matrix, заказ, размеры, кромки, фурнитура и т. д.
  • Быстрая работа на станке, так как оптимизация уже выполнена в офисе и на экране отображаются все данные и этапы работы
  • Управление и проводка остатков (склад остатков всегда используется полностью)
  • Возможность программирования склада остатков для плитных материалов и фурнитуры
  • Подключение к компьютерной сети (возможность интеграции станка в сеть, чтобы в офисе имелась вся информация об остатках и оптимизированные результаты сразу отображались на станке)
  • Полная совместимость

Подрезка для прецизионного раскроя

SuperCut - это запатентованная система оценки HOLZ-HER.

SuperCut — это запатентованная подрезная система компании HOLZ-HER. Она обеспечивает готовый к склеиванию распил всего при одной базовой регулировке.

  • Два твердосплавных ножа выполняют подрезку поверхности плит покрытием, точно на ширину пильного диска.
  • Затем пильный диск производит раскрой плиты без вырывов твердого, хрупкого или волокнистого верхнего слоя.
  • В результате обеспечивается гладкий край для дальнейшей обработки.
  • Встроенная шкала позволяет легко настраивать SuperCut.
  • Системой SuperCut можно в любое время дооснастить все форматно-раскроечные станки SECTOR.

Пильная балка вверху и внизу

Пильная полоса выше с пневматической блокировкой может управляться панелью управления нажатием кнопки.
Пильная полоса ниже с пневматической блокировкой, может управляться панелью управления нажатием кнопки.

Пильная балка вверху и внизу с пневматической фиксацией, управление одним нажатием кнопки на пульте. Автоматическое распознавание точек пропила для вертикального раскроя.

Пильный агрегат для горизонтального раскроя

Пильный блок, включающий пневматический замок для горизонтальной резки

Пильный агрегат, включая пневматический фиксатор для горизонтального раскроя и точную регулировку размера электрическим приводом с пульта управления.

Цифровой горизонтальный распил с точной регулировкой

Пильный агрегат серийно оснащается пневматическим тормозом.

Благодаря серводвигателю, устанавливаемому уже в серийной комплектации, достаточно одного нажатия кнопки на пульте, чтобы подогнать размер для горизонтального раскроя с точностью в 1/10 мм. В качестве альтернативы можно прочитать размер по встроенной шкале.

Цифровой продольный упор с точной регулировкой

Продольный стоп цифровой с точной регулировкой

Цифровой указатель размера для вертикального раскроя, включая точную регулировку, на закаленных линейной направляющей (опция).

Устройство для раскроя под углом GeoMetric

Угловое устройство для резки GeoMetric С помощью передвижного устройства для разрезания углов угол резки до 45 ° может быть выполнен простым способом

С помощью передвижного устройства для раскроя под углом можно максимально просто выполнять угловые пропилы под углом до 45°. Для этого данное устройство крепится на станке и настраивается нужный угол. Две передвижных присоски фиксируют уложенную плиту. После этого можно выполнять вертикальный или горизонтальный раскрой. Простая перестановка позволяет размещать устройство для раскроя под углом справа и слева от места распил.

Дистанционный упор

Остановка ленты обеспечивает повторяемость резания по ширине заготовок.

Дистанционный упор обеспечивает раскрой деталей по ширине с высокой точностью повторяемости. Однократная настройка и всегда одинаковый раскрой.

Качество благодаря собственному труду — от стального листа до готового станка

Собственное производство каркасов и рам для вертикальных форматно-раскроечных станков

На собственном производстве рам и каркасов в компании HOLZ-HER используется до 2200 тонн стали и алюминия. Полностью автоматизированная установка лазерной резки выполняет оптимальный раскрой стальных листов толщиной до 25 мм. Благодаря этому HOLZ-HER может использовать материал идеальной толщины для всех компонентов конструкции, обеспечивающих ее жесткость.

Несколько гидравлических листогибочных прессов, развивающих усилие 400 тонн, придают требуемую форму деталям посредством автоматического измерения толщины материала и управления усилием пресса.

Отдельные детали свариваются с тщательным соблюдением всех требований. Оптимально продуманные сварочные устройства и приспособления гарантирует неизменно высокое качестве выпускаемых станков.

Полностью сваренные рамы с высокой точностью фрезеруются на нескольких длинномерных фрезерных станках. Это позволяет оптимально подготовить все поверхности для последующей установки направляющих и агрегатов.
