Кромкооблицовочный станок LUMINA 1375: Вход в технологии лазерной кромки HOLZ-HER

Двери в высокотехнологичный мир нулевых швов: LUMINA 1375 от HOLZ-HER.
Два пути к идеальному нулевому шву — выполняется ли работа с помощью Glu Jet и водостойкого полиуретанового клея или с использованием LTRONIC и лазерных кромок — технологии LUMINA позволяют получить нужный результат с минимальной настройкой. 12 сервоосей с ЧПУ гарантируют быструю регулировку с высокой точностью повторяемости. Пи этом LUMINA 1375 представляет собой отличное решение начального уровня для небольших мастерских: бескомпромиссная облицовка кромок на промышленном уровне.
Разные требования — разные цены
Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.
Персональная консультация — для лучшей производительности и большей эффективности
Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.
Преимущества серии HOLZ-HER LUMINA
- LTRONIC и GLU JET — нулевой шов в двойном пакете!
- iTronic для интеллектуальной автоматизации
- Простота в обращении — гибкое применение во всем
- Толщина детали до 60 мм
- Толщина кромки до 15 мм
Техническая информация
iTronic для интеллектуальной автоматизации
Функциональные компоненты iTronic

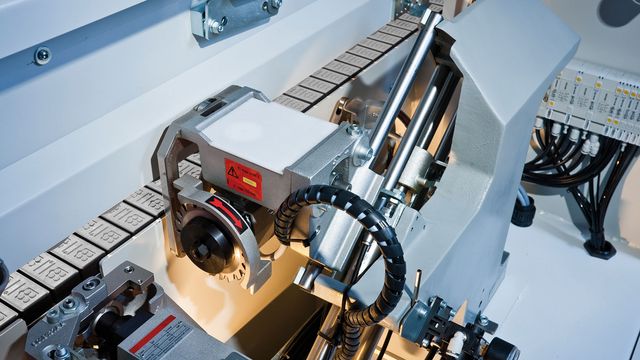

1. Адаптивный торцовочный нож
Торцовочный нож с полной адаптацией регулировок для автоматического изменения давления в зависимости от толщины и высоты кромки. Ваши преимущества:
- Всегда правильное давление для кромок разных типов
- Устранение ненужной вибрации
- Уменьшение износа

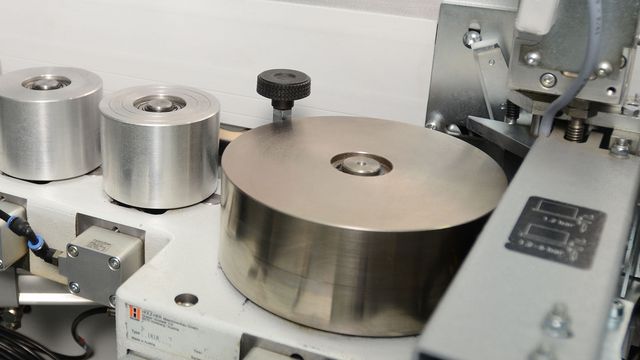

2. Адаптивный прижимной механизм
Давление прижима отдельных валиков идеально регулируется интеллектуальной пневматической системой в зависимости от случая применения. Ваши преимущества:
- Самая минимальная доля брака
- Не требуется изготавливать пробные изделия
- Великолепные результаты обработки даже при постоянно изменяющейся продукции
3. Автоматическое управление количеством клея
Автоматическое управление количеством клея с учетом потребности посредством выбора программы: Всегда оптимальное нанесение клея:
- при разных видах плит, например, ДСП или МДФ
- при разной толщине плит
- при разной скорости подачи
- при поливинилацетатном или полиуретановом клее
- при изменении параметров обработки для кромок разных производителей
4. Автоматическая процедура промывки
Интегрированная полностью автоматическая процедура промывки для полиуретанового клея в системе управления, доступна при нажатии всего одной кнопки. При ее выполнении агрегат автоматически полностью промывается правильным количеством чистящего средства с необходимой температурой и давлением. (Промывка требуется через 48 часов — время реакции полиуретана). Ваши преимущества:
- Лучшая система на рынке
- Полиуретановый клей всегда готов к использованию
- Предотвращение ошибок при промывке
5. Контроль оставшегося количества клея
С помощью специального датчика система автоматически контролирует оставшееся количество клея, а тем самым и еще возможное коли чество погонных метров. Эта информация отображается для оператора. Ваши преимущества:
- Оператор всегда знает, сколько еще погонных метров можно обработать
- Профессиональный контроль процесса промывки
- Оптимизация оставшегося количества клея в системе при промывке

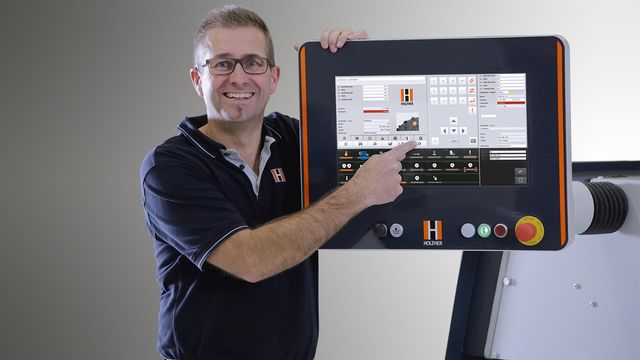

Система управления Edge Control

Система управления Edge Control
18,5-дюймовый цветной сенсорный экран формата 16 : 9. Высокоэффективная система управления с простым интерфейсом для рациональной начальной наладки и переналадки станка.
- Цветной сенсорный экран с диагональю 18,5" в стандартной комплектации.
- Графический пользовательский интерфейс, вся информация отображается в текстовом и (или) графическом виде.
- Удобство в использовании — возможность поворота и наклона пульта управления на уровне глаз.
- Простой вызов программ посредством ввода названия и номера программы.
- Емкая память для разнообразных программ обработки.
- Независимый выбор агрегатов с функциями базовой настройки заданных значений, путевых точек и коррекции погрешностей инструмента.
- Сервисные сообщения в текстовом виде.
- Индивидуальное управление пользователями, до десяти пользователей с защитой паролями и индивидуальными правами.
- Сетевое соединение
- Сервисное обслуживание в режиме онлайн, быстрый обмен данными с сервисным центром HOLZ-HER.
- Разъем для сканера штриховых кодов.

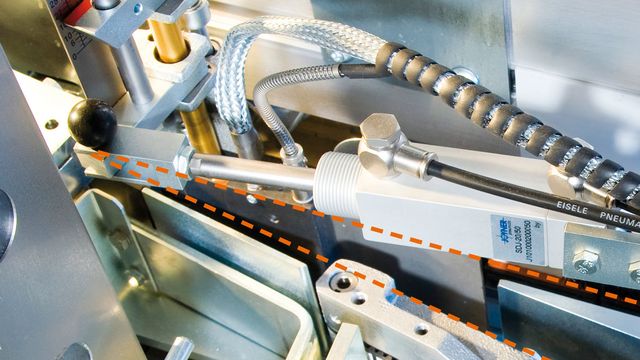

Система подачи кромки SYNCHRO



Система подачи кромки SYNCHRO
Кромочный магазин с синхронизированным приводом. За счет синхронной адаптации с учетом скорости подачи этот магазин обеспечивает небольшие расстояния между заготовками и одновременно оптимизирует свесы кромки.
Небольшой угол подачи благодаря особой конструкции форсунок — беспроблемная подача кромки из массивной древесины толщиной до 15 мм.

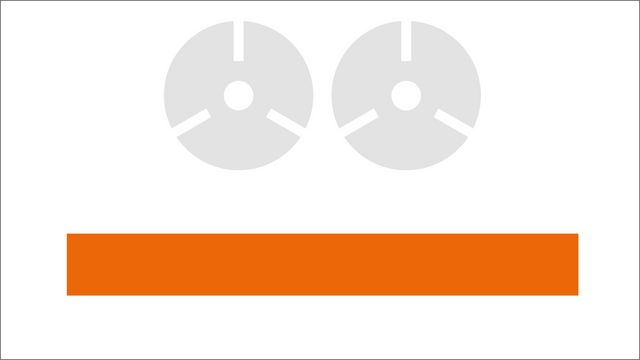

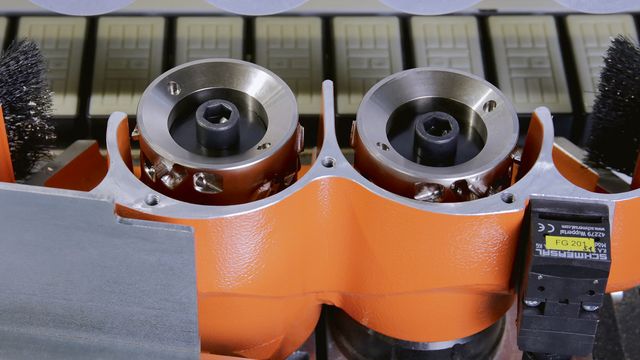

Фуговальное фрезерование


- Включая регулировку по высоте для оптимального использования лезвий.

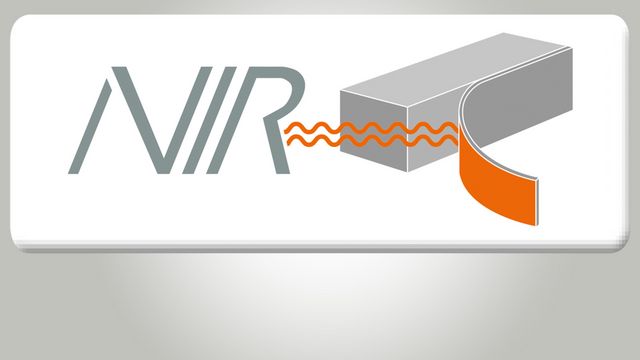

LTronic — сменный лазерный кромочный модуль

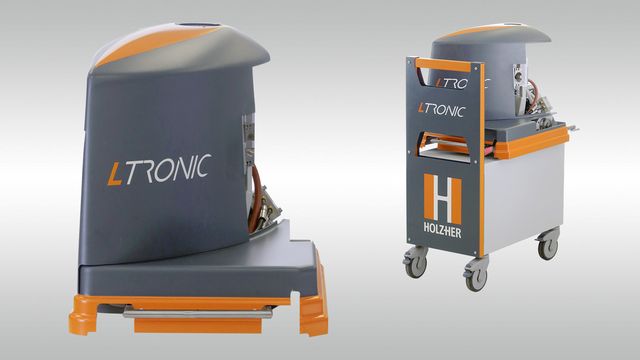

Лазерный кромочный модуль LTronic
Лазерный кромочный модуль LTronic специально разработан для станков серии LUMINA. Его можно использовать для всех имеющихся на рынке кромочных материалов с функциональным слоем. Для работы с лазерной кромкой доступно два разных модуля NIR:
- модуль NIR для кромки высотой до 23 мм (стандарт)
- модуль NIR+для кромки высотой до 45 мм (опция)
(NIR = Near Infrared Radiation, ближнее инфракрасное излучение)
Достаточно включить и можно работать — новой системе LTronic не требуется времени для разогрева, а также стадий нагрева во время работы. Кроме того, вся система работает абсолютно бесшумно, что означает очевидное преимущество для пользователя по сравнению с другими системами. Потребность к чистке сведена к минимуму. Всего лишь раз в неделю нужно очищать защитное стекло модуля NIR.
Примечательной особенностью является библиотека кромочных материалов, полностью интегрированная в систему управления. В ней уже сохранены данные о самых распространенных коэкструдированных кромок и кромок с дополнительно нанесенным покрытием, которые пользователь может просто выбрать на сенсорном экране. Для каждой лазерной кромки требуется определенное количество энергии, которое зависит, например, от толщины или цвета кромочного материала. После выбора система LTronic автоматически настраивает соответствующее количество энергии. Своей библиотекой кромочных материалов компания HOLZ-HER идеально решает эту задачу.

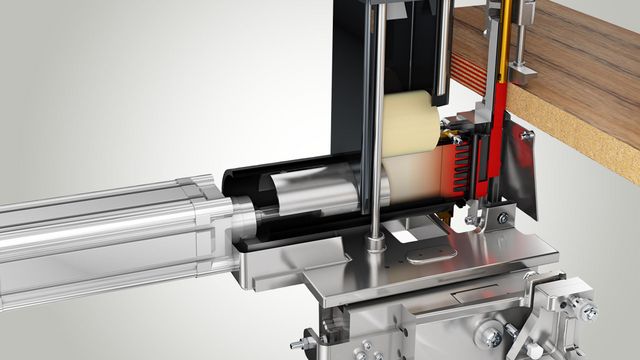

Glu Jet automatic — сменная клеевая станция

Автоматическая дозагрузка
- Прижимной цилиндр прижимает картридж или гранулированный материал к нагревательным элементам. Когда цилиндр достигает определенного положения, датчик подает в систему управления сигнал о необходимости дозагрузки. В текущем процессе обработки дозагрузка приостанавливается до окончания нанесения клея на заготовку. Прижимной цилиндр автоматически перемещается назад, новый картридж или гранулированный материал подается из магазина в нагревательную шахту и вновь прижимается цилиндром
- Промывочное отверстие для автоматической очистки системы, например, для удаления полиуретанового клея.
Glu Jet automatic устанавливается в качестве сменной системы нанесения клея на каретке взамен LTronic . Замена производится посредством высокоточного соединения с креплением HSK и подключением ЧПУ, весь процесс занимает максимум две минуты.

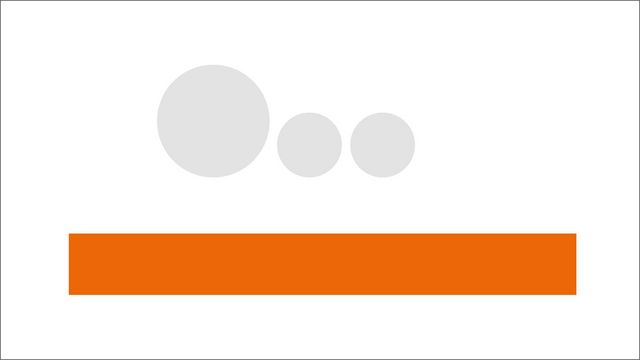

Прижимной механизм — моторизованный


Прижимной механизм с синхронно работающим приводом и автоматической адаптацией к скорости подачи. Прямые и конические прижимные валики для получения превосходного клеевого шва.
- Сервоось с ЧПУ для регулировки по соответствующей толщине кромки (опция).

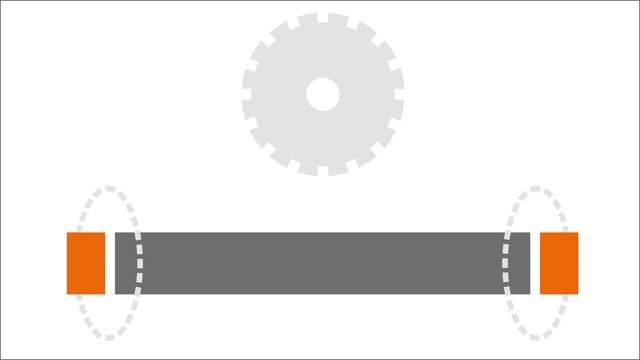

Торцовочный агрегат с пневматическим приводом


Для торцовки тонкого кромочного материала под прямым углом и с фаской; серийное оснащение пневматическим приводом для поворота на 10 градусов. Высококачественная конструкция с устойчивой станиной.
Каждый пильный двигатель установлен на двух направляющих для точной обрезки свесов кромки.

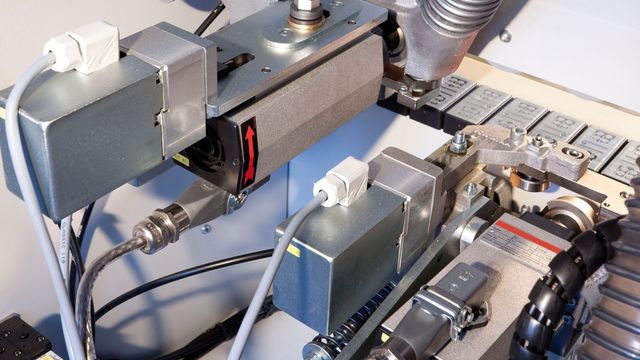

Фрезерный агрегат с пневматическим приводом


Многофункциональный фрезерный агрегат для фрезерования заподлицо при толщине кромки до 8 мм и выполнения радиусов до 3 мм с диапазоном поворота 0–15 градусов. С алмазными инструментами.
Дополнительное оснащение: встроенный уловитель стружки в инструменте, система ProLock.
- В качестве опции также предлагается агрегат с автоматическим управлением и четырьмя сервоосями с ЧПУ, а также автоматической регулировкой наклона посредством сервопривода.

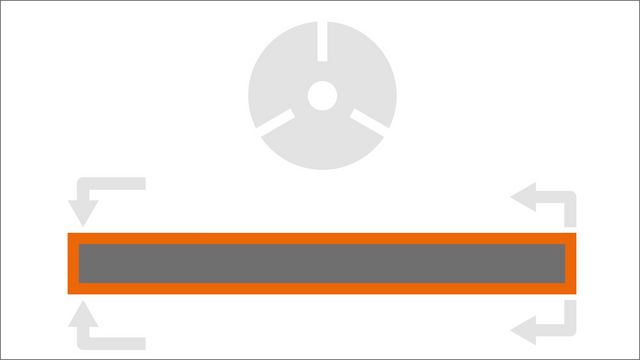

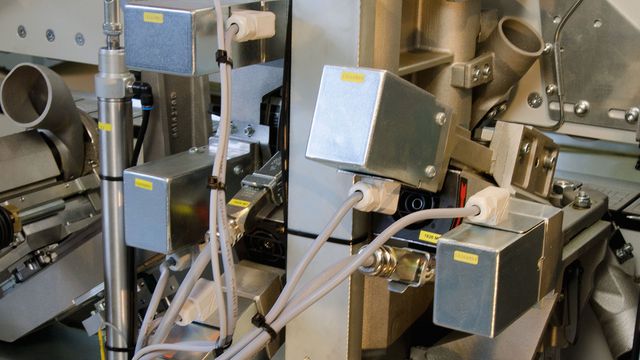

Многофункциональный фрезерный агрегат с четырьмя осями с ЧПУ



Для фрезерования по пласти, радиусного фрезерования или снятия фасок, включая входящий в стандартную комплектацию алмазный инструмент с запатентованной воздушной системой Air Stream.
- В качестве опции также предлагается агрегат с автоматическим управлением и шестью сервоосями с ЧПУ.
Копировально-фрезерный агрегат 1375

Агрегат для копирования вертикальных, торцевых кромок, возможность обработки кромки с разным профилем, в том числе с профилями типа «постформинг». Встроенный отвод стружки. С алмазными инструментами для увеличения срока службы инструментов. Высота обработки составляет 60 мм.

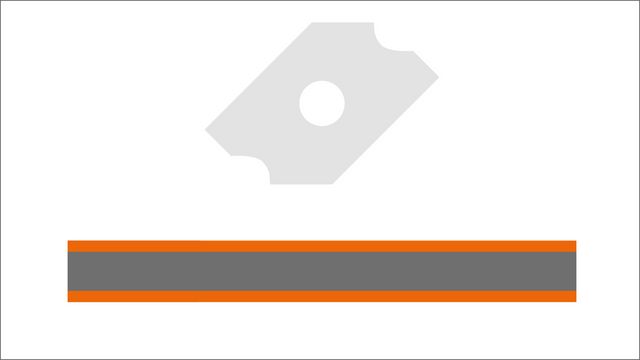

Циклевочный агрегат


Для отличной шлифовки радиусов или фасок на пластмассовых кромках. Также предлагается в виде глянцевого пакета с четырьмя сервоосями с ЧПУ.

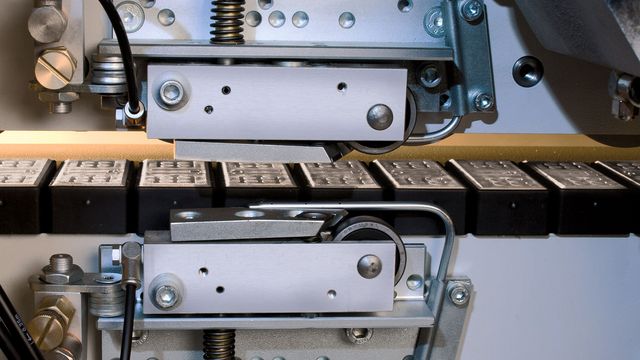

Плоская цикля (с управлением с учетом условий)

Чистая финишная обработка поверхностей. Управление с учетом условий, два поворотных ножа с твердосплавными пластинами, возможность использования с четырех сторон. Не требуется дополнительная ручная обработка.

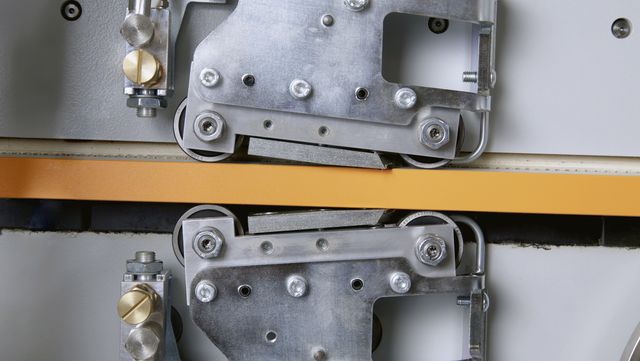

Плоская цикля с копирующей настройкой перед обработкой и после нее

Чистая финишная обработка поверхности с копирующей настройкой перед обработкой и после нее для высоких скоростей подачи Возможность использования всех четырех сторон двух поворотных ножей с твердосплавными режущими пластинами. Не требуется дополнительная ручная обработка. Возможен автоматический подъем обоих агрегатов для специальных видов обработки.

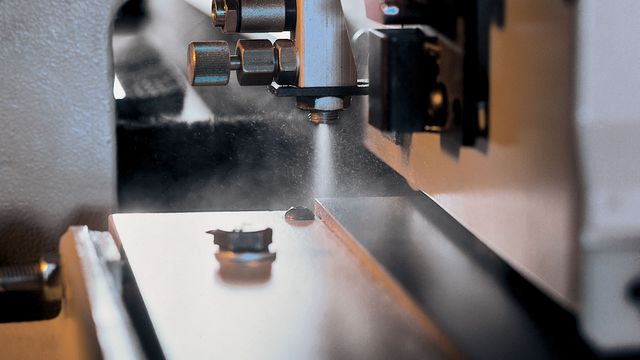

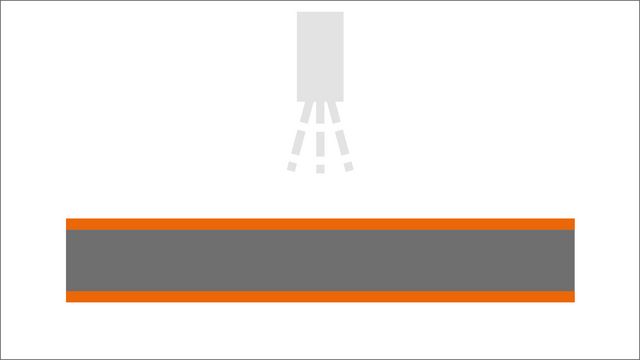

Распылители


Распылители антиадгезионных и очищающих средств в зоне входа и выхода заготовки. Антистатики, охлаждающие и смазывающие средства — с электронной регулировкой подачи специальными форсунками — для превосходной финишной обработки (опция).

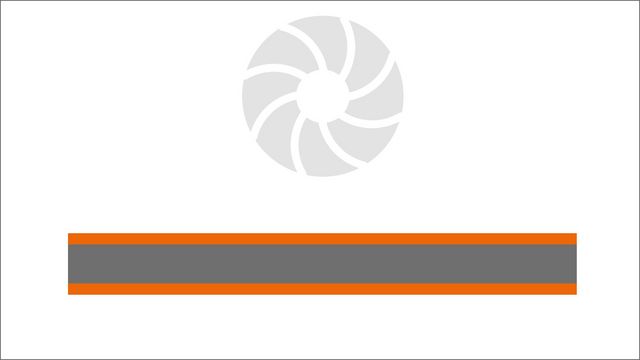

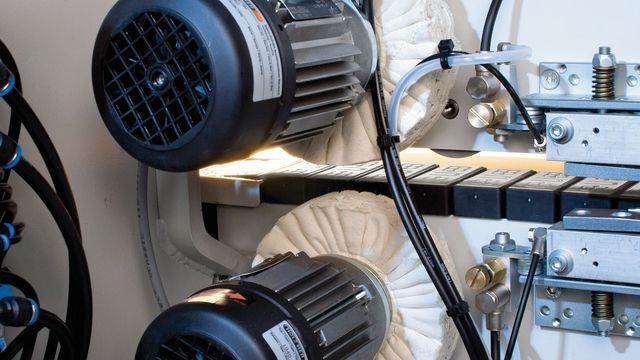

Полировальный агрегат


Полировка до зеркального блеска для полной финишной обработки. Входит в стандартную комплектацию.
- Также предлагается с функцией осциллирования (опция)
Это полезно знать

Экономия энергии — не проблема
Благодаря интеллектуальному управлению энергией в режиме ECO Mode на кромкооблицовочных станках HOLZ-HER вы не только бережно относитесь к окружающей среде, но и экономите деньги.

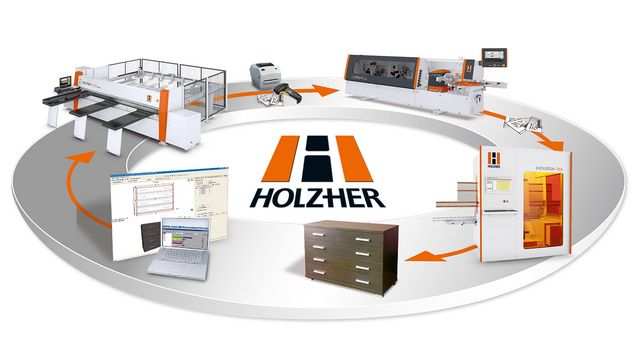

Эффективность благодаря объединению станков HOLZ-HER
Благодаря оборудованию HOLZ-HER достаточно 20 минут, чтобы ваша идея стала готовой мебелью с помощью быстрого объединения станков в единую сеть.

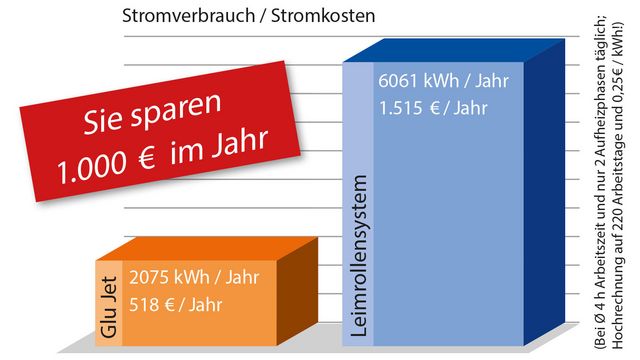

Вы уже экономите?
Вы все еще наносите клей валиком или уже экономите? Экономия до € 1000 в год благодаря запатентованной системе сопел Glu Jet.
