Кромкооблицовочный станок LUMINA 1375 multi: Многофункциональное фрезерование с высокой эффективностью и возвратом инвестиций

Кромкооблицовочный станок LUMINA 1375 от HOLZHER - Лазерная кромка и клеевая струя с полиуретановым клеем

Ваш вход в мир высокотехнологичных нулевых швов: LUMINA 1375 от компании HOLZ-HER.

Технология LUMINA позволяет без больших трудозатрат пойти по любому из двух путей к великолепному нулевому шву — с помощью Glu Jet и водостойкого полиуретанового клея или с помощью LTRONIC и лазерных кромок.

Станок LUMINA 1375 multi уже в серийной комплектации предлагается с многофункциональным фрезерным модулем. Благодаря этому достаточно одного нажатия кнопки, чтобы получить два разных радиуса или снять фаску под углом 45°.

Новый станок LUMINA 1375 multi позволяет серьезно уменьшить затраты времени на наладку и в любой момент изготавливать даже небольшие партии деталей.

Оператор выбирает соответствующий профиль для многоступенчатого алмазного инструмента на широкоформатном сенсорном дисплее с диагональю 18,5 дюймов, и агрегат полностью автоматически перемещается в нужное положение.

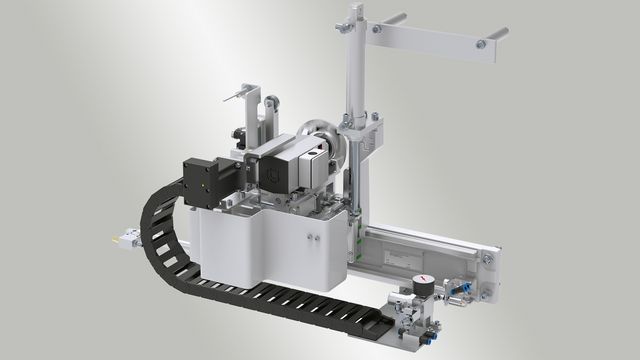

Оснащенный одним двигателем фасонный фрезерный агрегат имеет сервоось с числовым управлением и в состоянии оптимизировать самые разные профили. Уменьшение времени на наладку, неизменно великолепное качество и гигантское разнообразие профилей — все это само собой разумеется при работе на этом станке.

Цены
x

Разные требования — разные цены

Цена на станок WEINIG так же индивидуальна, как и ваши требования. Поэтому лучше всего кратко обсудить то, что важно именно вам, и затем вы получите от нас первое необязывающее коммерческое предложение.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.
Персональная консультация
x

Персональная консультация — для лучшей производительности и большей эффективности

Вместе с вашим экспертом WEINIG вы сможете подобрать оптимальный станок для ваших требований. Просто отправьте нам заполненную форму — и ваш местный экспорт WEINIG обсудит с вами все вопросы.

  1. Я согласен с тем, что введенные мною выше данные будут обработаны для ответа на мой запрос и его документирования в системах группы Weinig согласно Заявлению о защите данных.

Техническая информация

iTronic для интеллектуальной автоматизации

Функциональные компоненты iTronic

1. Адаптивный торцовочный нож

Торцовочный нож с полной адаптацией регулировок для автоматического изменения давления в зависимости от толщины и высоты кромки. Ваши преимущества:

  • Всегда правильное давление для кромок разных типов
  • Устранение ненужной вибрации
  • Уменьшение износа

2. Адаптивный прижимной механизм

Давление прижима отдельных валиков идеально регулируется интеллектуальной пневматической системой в зависимости от случая применения. Ваши преимущества:

  • Самая минимальная доля брака
  • Не требуется изготавливать пробные изделия
  • Великолепные результаты обработки даже при постоянно изменяющейся продукции

3. Автоматическое управление количеством клея

Автоматическое управление количеством клея с учетом потребности посредством выбора программы: Всегда оптимальное нанесение клея:

  • при разных видах плит, например, ДСП или МДФ
  • при разной толщине плит
  • при разной скорости подачи
  • при поливинилацетатном или полиуретановом клее
  • при изменении параметров обработки для кромок разных производителей

4. Автоматическая процедура промывки

Интегрированная полностью автоматическая процедура промывки для полиуретанового клея в системе управления, доступна при нажатии всего одной кнопки. При ее выполнении агрегат автоматически полностью промывается правильным количеством чистящего средства с необходимой температурой и давлением. (Промывка требуется через 48 часов — время реакции полиуретана).  Ваши преимущества:

  • Лучшая система на рынке
  • Полиуретановый клей всегда готов к использованию
  • Предотвращение ошибок при промывке

5.  Контроль оставшегося количества клея

С помощью специального датчика система автоматически контролирует оставшееся количество клея, а тем самым и еще возможное коли чество погонных метров. Эта информация отображается для оператора. Ваши преимущества:

  • Оператор всегда знает, сколько еще погонных метров можно обработать
  • Профессиональный контроль процесса промывки
  • Оптимизация оставшегося количества клея в системе при промывке

fa.s.t. setting technology

fa.s.t. setting technology

Также fa.s.t. или "Настройка в зазоре" является одной из главных тем для эффективной обвязки кромок. С помощью технологии fa.s.t. Вы можете выполнять различные процессы одновременно на станке для обвязки кромок. Например, устройство для обрезки углов или наклона устройства для обрезки можно разумно включить, не опорожняя машину для процесса настройки.

Система управления Edge Control

Компьютерная система управления HOLZ-HER — уверенность в будущем благодаря высоким стандартам

Система управления Edge Control

18,5-дюймовый цветной сенсорный экран формата 16 : 9. Высокоэффективная система управления с простым интерфейсом для рациональной начальной наладки и переналадки станка.

  • Цветной сенсорный экран с диагональю 18,5" в стандартной комплектации.
  • Графический пользовательский интерфейс, вся информация отображается в текстовом и (или) графическом виде.
  • Удобство в использовании — возможность поворота и наклона пульта управления на уровне глаз.
  • Простой вызов программ посредством ввода названия и номера программы.
  • Емкая память для разнообразных программ обработки.
  • Независимый выбор агрегатов с функциями базовой настройки заданных значений, путевых точек и коррекции погрешностей инструмента.
  • Сервисные сообщения в текстовом виде.
  • Индивидуальное управление пользователями, до десяти пользователей с защитой паролями и индивидуальными правами.
  • Сетевое соединение
  • Сервисное обслуживание в режиме онлайн, быстрый обмен данными с сервисным центром HOLZ-HER.
  • Разъем для сканера штриховых кодов.

Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO
Система подачи кромки SYNCHRO

Система подачи кромки SYNCHRO

Кромочный магазин с синхронизированным приводом. За счет синхронной адаптации с учетом скорости подачи этот магазин обеспечивает небольшие расстояния между заготовками и одновременно оптимизирует свесы кромки.

Небольшой угол подачи благодаря особой конструкции форсунок — беспроблемная подача кромки из массивной древесины толщиной до 15 мм.

Фуговальное фрезерование

Фуговальное фрезерование
  • Включая регулировку по высоте для оптимального использования лезвий.

LTronic — сменный лазерный кромочный модуль

Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам
Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам
Лазерный кромочный модуль LTronic — превосходный нулевой шов благодаря лазерным кромкам

Лазерный кромочный модуль LTronic

Лазерный кромочный модуль LTronic специально разработан для станков серии LUMINA. Его можно использовать для всех имеющихся на рынке кромочных материалов с функциональным слоем. Для работы с лазерной кромкой доступно два разных модуля NIR:

  • модуль NIR для кромки высотой до 23 мм (стандарт)
  • модуль NIR+для кромки высотой до 45 мм (опция)
    (NIR = Near Infrared Radiation, ближнее инфракрасное излучение)

Достаточно включить и можно работать — новой системе LTronic не требуется времени для разогрева, а также стадий нагрева во время работы. Кроме того, вся система работает абсолютно бесшумно, что означает очевидное преимущество для пользователя по сравнению с другими системами. Потребность к чистке сведена к минимуму. Всего лишь раз в неделю нужно очищать защитное стекло модуля NIR.

Примечательной особенностью является библиотека кромочных материалов, полностью интегрированная в систему управления. В ней уже сохранены данные о самых распространенных коэкструдированных кромок и кромок с дополнительно нанесенным покрытием, которые пользователь может просто выбрать на сенсорном экране. Для каждой лазерной кромки требуется определенное количество энергии, которое зависит, например, от толщины или цвета кромочного материала. После выбора система LTronic автоматически настраивает соответствующее количество энергии. Своей библиотекой кромочных материалов компания HOLZ-HER идеально решает эту задачу.

Glu Jet automatic — сменная клеевая станция

Нагрев, замена клея и очистка — всего по 3 минуты для каждой операции

Автоматическая дозагрузка

  • Прижимной цилиндр прижимает картридж или гранулированный материал к нагревательным элементам. Когда цилиндр достигает определенного положения, датчик подает в систему управления сигнал о необходимости дозагрузки. В текущем процессе обработки дозагрузка приостанавливается до окончания нанесения клея на заготовку. Прижимной цилиндр автоматически перемещается назад, новый картридж или гранулированный материал подается из магазина в нагревательную шахту и вновь прижимается цилиндром
  • Промывочное отверстие для автоматической очистки системы, например, для удаления полиуретанового клея.

Glu Jet automatic устанавливается в качестве сменной системы нанесения клея на каретке взамен LTronic . Замена производится посредством высокоточного соединения с креплением HSK и подключением ЧПУ, весь процесс занимает максимум две минуты.

Прижимной механизм — моторизованный

Прижимной механизм с синхронным приводом и автоматической адаптацией с учетом скорости подачи
Прижимной механизм с синхронным приводом и автоматической адаптацией с учетом скорости подачи

Прижимной механизм с синхронно работающим приводом и автоматической адаптацией к скорости подачи. Прямые и конические прижимные валики для получения превосходного клеевого шва.

  • Сервоось с ЧПУ для регулировки по соответствующей толщине кромки (опция).

Торцовочный агрегат с пневматическим приводом

Торцовочный агрегат с пневматическим приводом — 60 мм
Торцовочный агрегат с пневматическим приводом — 60 мм

Для торцовки тонкого кромочного материала под прямым углом и с фаской; серийное оснащение пневматическим приводом для поворота на 10 градусов. Высококачественная конструкция с устойчивой станиной.

Каждый пильный двигатель установлен на двух направляющих для точной обрезки свесов кромки.

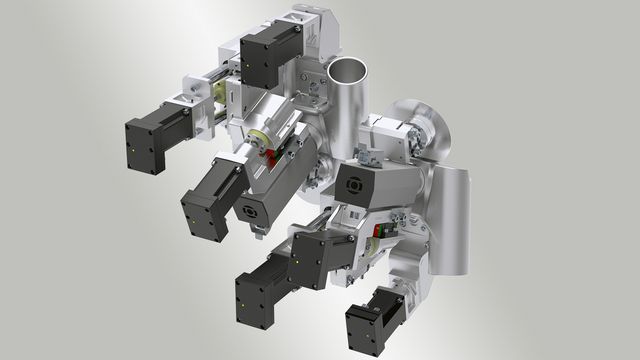

Фрезерный агрегат multi

Фрезерный агрегат multi
Мульти фрезерный агрегат для мультиприборов Sprint 1327

Внутри LUMINA 1375 работают агрегаты с беззазорными механическими компонентами и прецизионными цифровыми сервоосями с ЧПУ, которые гарантируют абсолютную точность повторяемости при позиционировании. Оператор выбирает соответствующий профиль для многоступенчатого алмазного инструмента на широкоформатном сенсорном дисплее с диагональю 18,5 дюймов, и агрегат полностью автоматически перемещается в нужное положение.

Копировально-фрезерный агрегат — 60 мм multi

Эккопиерагрегат для обработки углов толщиной до 3 мм
Копировально-фрезерный агрегат

Угловой копировальный агрегат для облицовки углов при толщине кромочного материала до 3 мм. Оснащение для обработки кромки с радиусом до 3 мм и фаской до 45 градусов, возможны профили типа «постформинг».

  • Включая сервоось с ЧПУ для точной настройки с учетом профилей разной толщины
  • Алмазная фреза с большим сроком службы.
  • Встроенный уловитель стружки в инструменте.
  • Рабочая высота 60 мм.

Циклевочный агрегат multi

Циклевочный агрегат multi
Агрегат Scraper multi для идеального сглаживания радиусов и фасок на пластиковых кромках с двумя профилями.

Для идеального сглаживания радиусов или фасок на пластмассовых кромках с двумя профилями. В агрегате использованы беззазорные механические компоненты и прецизионные цифровые сервооси с ЧПУ, гарантирующие абсолютную точность повторяемости при позиционировании. Оператор выбирает соответствующий профиль для многоступенчатого инструмента на широкоформатном сенсорном дисплее с диагональю 18,5 дюймов, и агрегат полностью автоматически перемещается в нужное положение.

Плоская цикля (с управлением с учетом условий)

Поверхностный скребок (с контролируемым управлением)

Чистая финишная обработка поверхностей. Управление с учетом условий, два поворотных ножа с твердосплавными пластинами, возможность использования с четырех сторон. Не требуется дополнительная ручная обработка.

Плоская цикля с копирующей настройкой перед обработкой и после нее

Плоская цикля с копирующей настройкой перед обработкой и после нее для облицовки кромки

Чистая финишная обработка поверхности с копирующей настройкой перед обработкой и после нее для высоких скоростей подачи Возможность использования всех четырех сторон двух поворотных ножей с твердосплавными режущими пластинами. Не требуется дополнительная ручная обработка. Возможен автоматический подъем обоих агрегатов для специальных видов обработки.

Распылители

Распылители спереди и сзади
Распылители спереди и сзади

Распылители антиадгезионных и очищающих средств в зоне входа и выхода заготовки. Антистатики, охлаждающие и смазывающие средства — с электронной регулировкой подачи специальными форсунками — для превосходной финишной обработки (опция).

Полировальный агрегат

Полировка до зеркального блеска
Полировка до зеркального блеска

Полировка до зеркального блеска для полной финишной обработки. Входит в стандартную комплектацию.

  • Также предлагается с функцией осциллирования (опция)
